GPシリーズ単シリンダー油圧式コーンクラッシャー

製品説明

GPシリーズ単シリンダー油圧式コーンクラッシャーは電動モーターを動力源としています。水平軸とギアを使用して動力を伝達し、偏心スリーブを回転させます。そして、この回転により破砕壁は偏心振動運動をします。破砕作業中、破砕壁と顎壁の間の距離が周期的に変化することで、花崗岩、鉱石、川砂利などの硬質材料を連続的に圧縮・破砕し、原料から粒度の要求を満たす最終製品までの加工を完了します。この装置はモジュール設計を採用しています。耐摩耗部品を交換するだけで、同一本体で粗粉砕、中粉砕、細粉砕のチャンバータイプを切り替えることができます。また、吐出ポートは装置運転中に油圧により動的に調整できます。精密加工された耐摩耗部品と組み合わせることで（設置にパッキンは不要）、操作とメンテナンスが大幅に簡素化され、大規模および中規模の砂および砂利および鉱山企業の多工程破砕ニーズに適しています。

技術的パラメータ

表の生産能力の数値は参考用であり、破砕チャンバーがいっぱいのときのかさ密度 1.6 t/m3 の中硬度の花崗岩にのみ適用されます。他の材料の参考出力は、かさ密度を換算することで近似できます。

チャンバータイプやストロークが異なると適用可能な吐出ポート範囲が異なります。主要パラメータ表から許容吐出口径を求め、生産能力の目安と組み合わせてください。最大吐出量は、破砕壁および粉砕室壁が磨耗するにつれて増加します。

構造解析

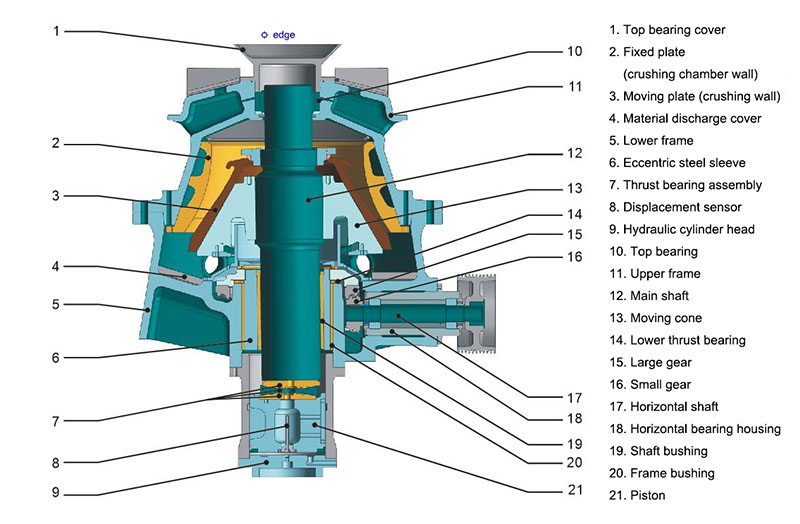

この図はGPシリーズ単シリンダー油圧式コーンクラッシャーの構造を示しており、主にトップベアリングカバー、固定プレート（ジョー壁）、可動プレート（破砕壁）、フレーム、偏心鋼スリーブ、油圧システム、およびトランスミッションコンポーネントで構成されています。

製品の特徴

1.多室対応：同一本体で、耐摩耗部品を交換するだけで、粗粉砕室、中粉砕室、微粉砕室の切り替えが可能です。二次破砕から四次破砕までのシナリオをカバーし、さまざまなプロセス要件に柔軟に対応します。

2.優れた完成品粒子形状：最適化された粉砕室構造、適度な粉砕頻度、偏心率を備えています。層状破砕原理と組み合わせることで、高品位の骨材基準を満たす、均一な粒径と規則的な粒子形状を備えた最終製品が製造されます。

3.優れた能力性能：強固なフレームがハイパワー作業をサポートし、大偏心設計により材料処理量がさらに向上し、安定した大量粉砕作業が可能です。

4.制御可能な全体コスト: 最適化されたチャンバー設計と高品質の耐摩耗性部品により、ユニットの鋼材の消費量が削減されます。層状破砕モードとフルフィードモードにより、装置の稼働率が向上し、生産コストが効果的に管理されます。

5.便利で効率的な操作とメンテナンス：破砕機の排出ポートは動的な油圧調整をサポートします。粉砕機運転中にボタンひとつで理想的なパワーに調整できます。耐摩耗部品は精密加工されているため、取り付け時に充填剤を使用する必要はありません。これにより、部品の迅速な交換が可能になり、ダウンタイムが大幅に短縮されます。

6.高度な自動化：粉砕機にはPLC制御システムが装備されています。機器の稼働データやステータスがリアルタイムにタッチスクリーンに表示されます。操作は分かりやすくシンプルです。大規模な生産ラインは完全に自動で実行できるため、手作業の必要性が軽減されます。

アフター保証

Honxu Machinery は、GP シリーズ単シリンダー油圧コーン クラッシャーに対して完全なアフターサポートを提供します。同社の専門チームは、機器のセットアップや機械の故障の修理などのニーズに迅速に対応します。また、チームは耐摩耗部品の交換に関する指導や定期的な点検サービスも提供します。さらに、チームは、顧客の生産条件に基づいて装置パラメータを最適化し、装置が長期間安定して効率的に稼働することを保証します。
