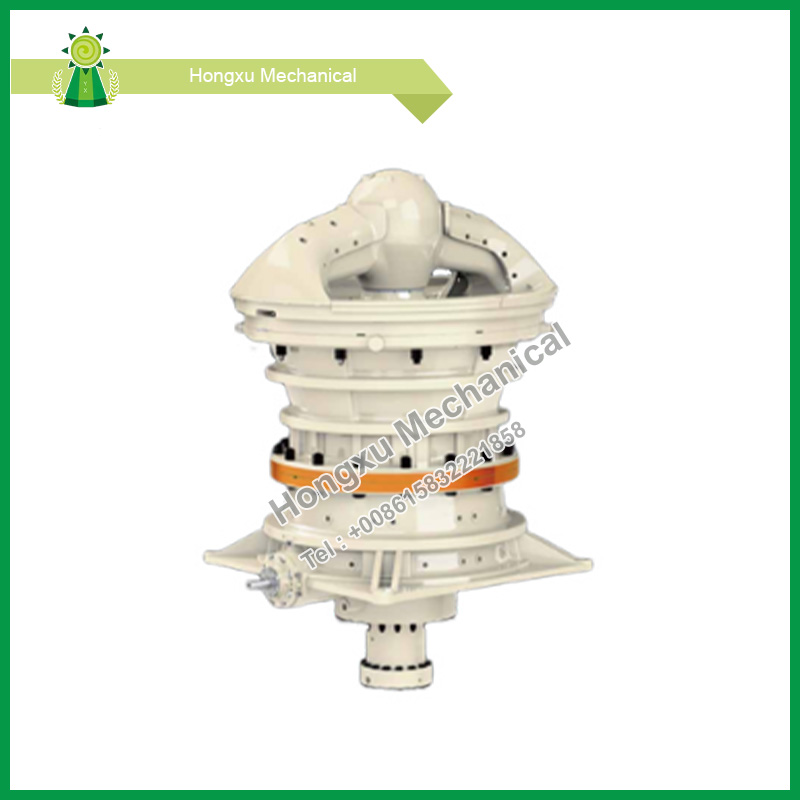

GCシリーズ 旋回式破砕機

The GC series gyratory crusher is a core equipment developed by Hongxu Machinery for large-scale mining coarse crushing scenarios.花崗岩、鉱石、石灰石などの高強度材料の粉砕に適しており、露天掘り、金属加工、骨材生産ラインなどの大規模作業で広く使用されています。本装置は頑丈な一体型フレームを採用しています。メインシャフトや破砕コーンなどのコアコンポーネントは、耐衝撃性と耐摩耗性に優れた高張力合金鋼鋳物で作られており、大トン量の材料の連続供給の負荷に耐えることができます。 The optimized deep crushing chamber and precise eccentricity design improve the material biting efficiency and avoid material blockage. Combined with a reasonable rotation speed, it can achieve high crushing ratio operations.高出力の専用モーターと安定した伝達システムが装備されており、高負荷下でも連続出力を提供し、さまざまなプロジェクト規模に能力を適応させます。 It supports hydraulic adjustment of the discharge port, and key wear parts are modularly installed, simplifying operation and maintenance.さらに、シール構造の最適化による粉塵漏れの低減、グリーン基準適合の低騒音化、運転監視や異常警報などのPLC制御システムへの対応により、効率的かつ安定した粗粉砕作業に貢献します。

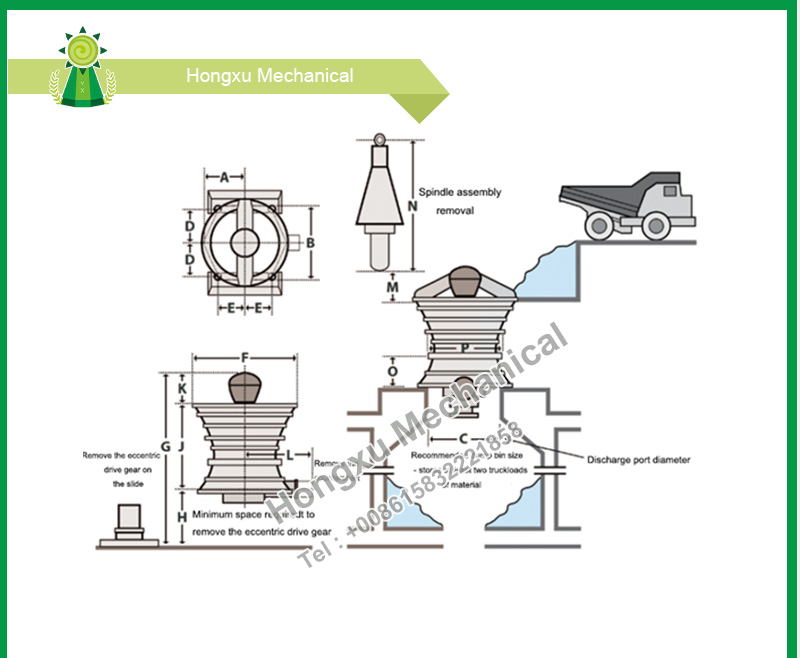

寸法

GCシリーズ旋回破砕機の各モデル間の外形寸法の違いを明確に示すために、主要なパラメータが表形式で表示され、お客様が設置場所のスペースと生産ニーズに基づいてモデルを選択しやすくなっています。

クラッシャー モデル		A	B	C	D	E	F	G	H	J	K	L	M	N	O	P
GC4265	mm	1676	3581	2616	1664	1524	3937	6899	2092	3385	1422	2194	152	4578	1251	3010
GC5065	mm	1676	3581	2616	1664	1524	4458	7607	2092	4006	1507	2194	152	5200	1251	3010
GC5475	mm	2044	4394	3229	2070	1740	4928	8405	2448	4350	1607	2454	152	5635	1454	3581
GC6275	mm	2044	4394	3229	2070	1740	5574	9081	2448	5037	1596	2454	152	6186	1454	3581
GC6089	mm	2286	5131	3746	2413	1753	5588	10469	2997	5366	2108	2648	152	6826	1753	3886
GC60110	mm	2489	5486	4425	2438	2184	6197	11382	3864	5372	2146	2838	229	7656	1854	4775

製品の特徴

GCシリーズ旋回破砕機は、構造、耐摩耗性、環境保護、運転・メンテナンスなど多方面で優れた利点を発揮します。具体的な機能は次のとおりです。

1. 高効率破砕

破砕チャンバーは大径の供給に適合しており、超深チャンバー設計により高破砕比操作が可能になり、後続の処理に高品質の原料が提供されます。

2.耐摩耗性と耐久性

耐摩耗部品は標準的に高マンガン鋼で作られていますが、上部ライナーと下部フレーム排出ガードはクロム合金で作ることもできます。 The heavy-duty alloy steel main shaft, equipped with a threaded main shaft sleeve, reduces stress damage. The high-strength frame design adapts to harsh working conditions, extending the equipment's service life.

3. 環境保護

ダストカバーには高圧ブロワーが装備されており、粉塵が偏心ユニットや駆動ユニットに侵入するのを防ぎ、ベアリングの寿命を向上させ、グリーンマイニング生産の要件を満たします。

4. 便利な操作とメンテナンス

The balanced design reduces the impact of equipment operation; replacing the crossbeam bushing and oil seal requires no disassembly of the crossbeam; the flame-cutting ring under the spindle nut makes replacing the moving cone liner quicker; the externally adjustable pinion clearance and the stepped bearing wear indicator visually display wear conditions; the spindle position is easily adjustable, and product dimensions are controlled according to wear compensation of wear-resistant parts;メインモーターと連動した PLC 制御システムに基づく潤滑油圧システムのモジュール式で独立した動作により、油温、流量、圧力などの複数のパラメーターの監視、データ記録、機器の保護が可能になります。

5. 安心の構造

スピンドルとムービングコーンは一体鍛造のため、粉砕時の緩みがなく、装置の動作安定性を確保します。

法人サポート

Honxu Machinery は、GC シリーズ ジャイレトリー クラッシャー ユーザーに技術、スペアパーツ、トレーニング、アフターサービスの包括的なサポートを提供します。専門チームが選択、試運転、カスタマイズ ソリューションを提供し、24 時間年中無休のオンライン Q&A を提供します。 ensures sufficient supply and fast delivery of core spare parts; conducts operation and maintenance training to improve customers' self-reliance;は機器保証を提供しており、保証期間後も顧客は生涯技術サポートと原価価格でのスペアパーツの供給を受けることができます。
